キュービクルを設置する基礎工事を行います。

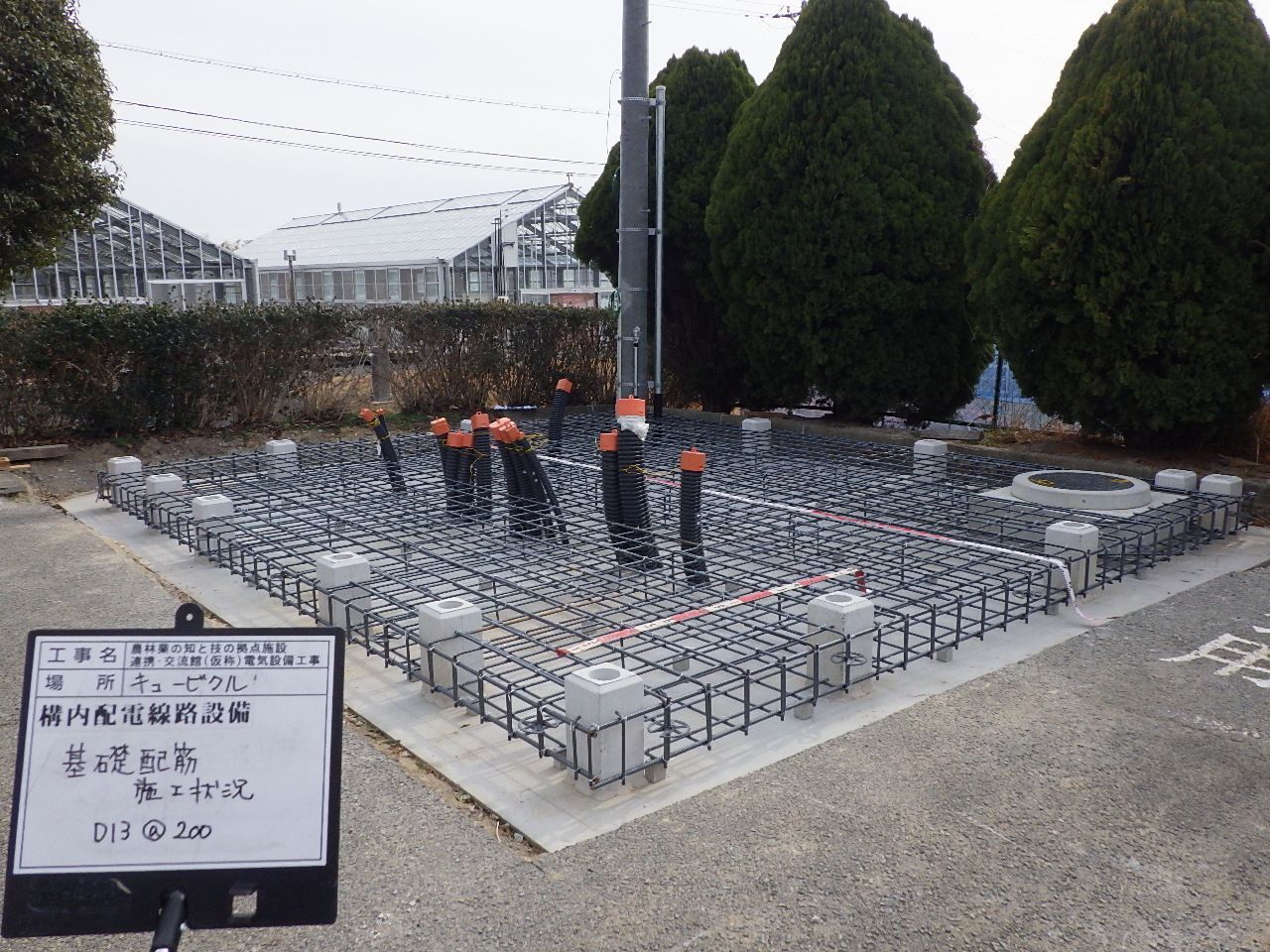

砂利地業を行い、捨コンクリートを打設後、基礎本体の配筋工事を行います。
また、キュービクルから建物へ電気を送るケーブルを引き出すために、所定の位置に配管を立ち上げておきます。

配筋が終わったら、型枠を設置してコンクリートを打設します。

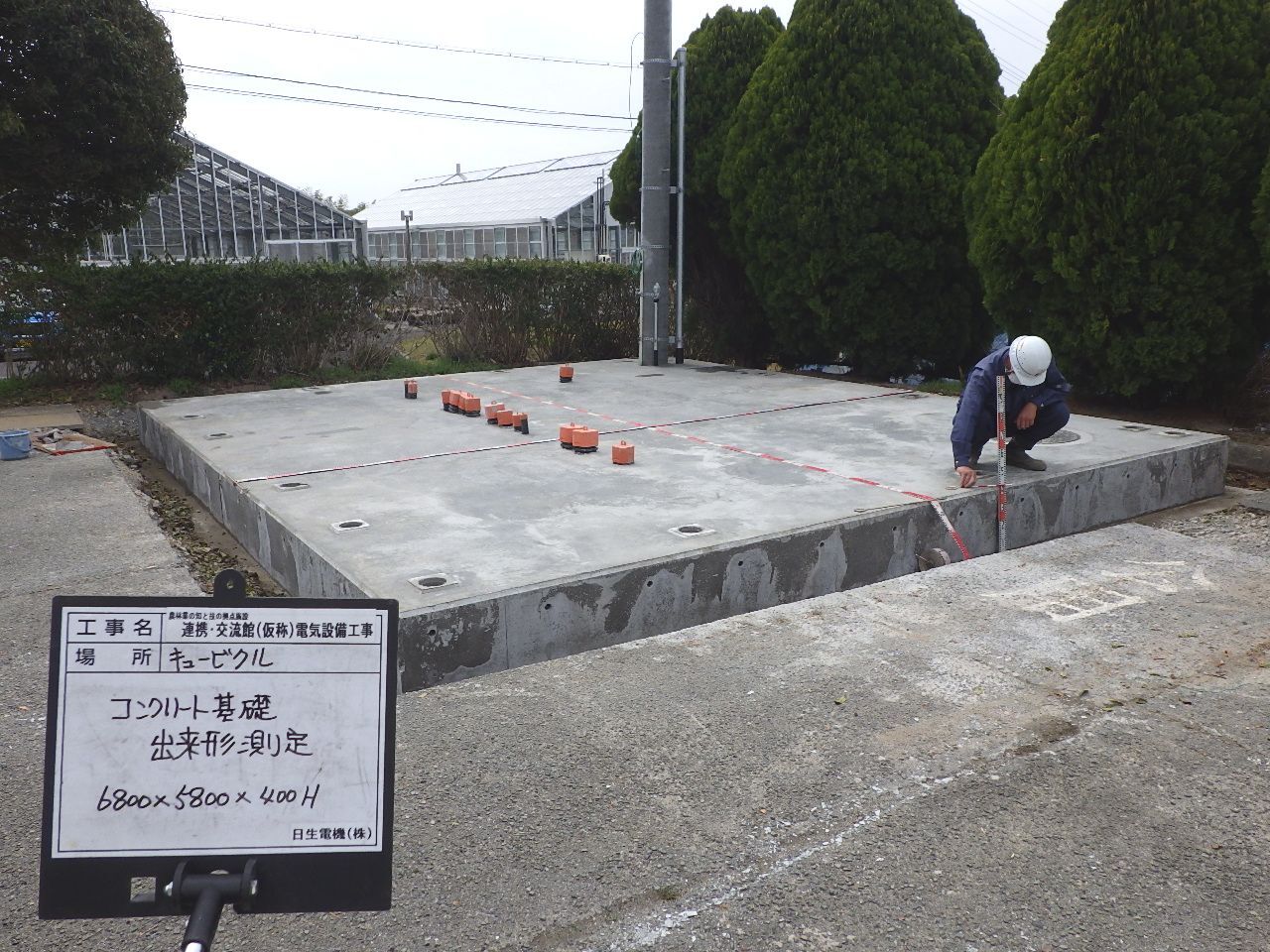

コンクリートの養生期間が終わったら、型枠を外して基礎の完成です。

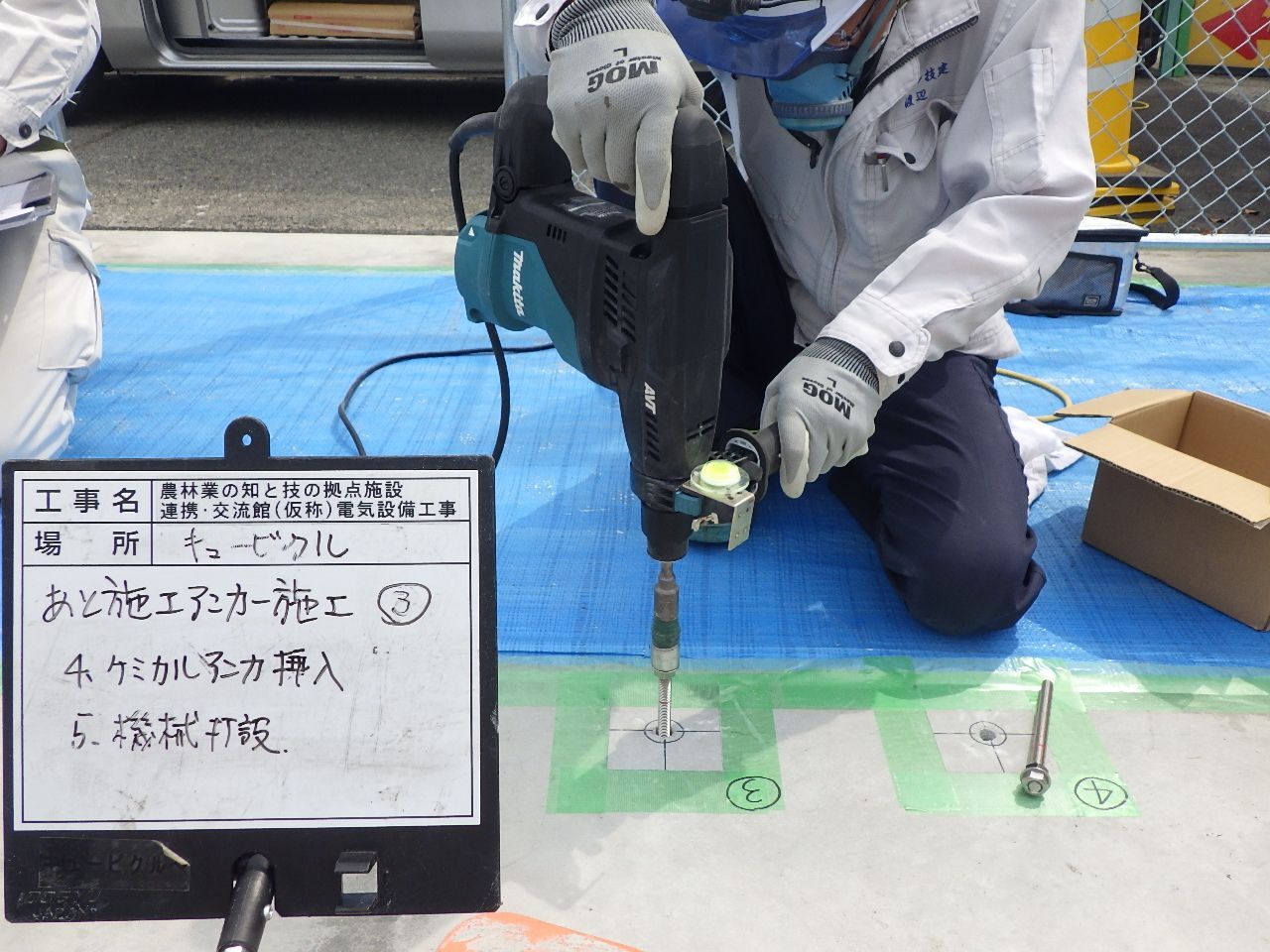

キュービクルを固定するためのアンカーボルトの取り付けを行います。
（あと施工アンカー工事）

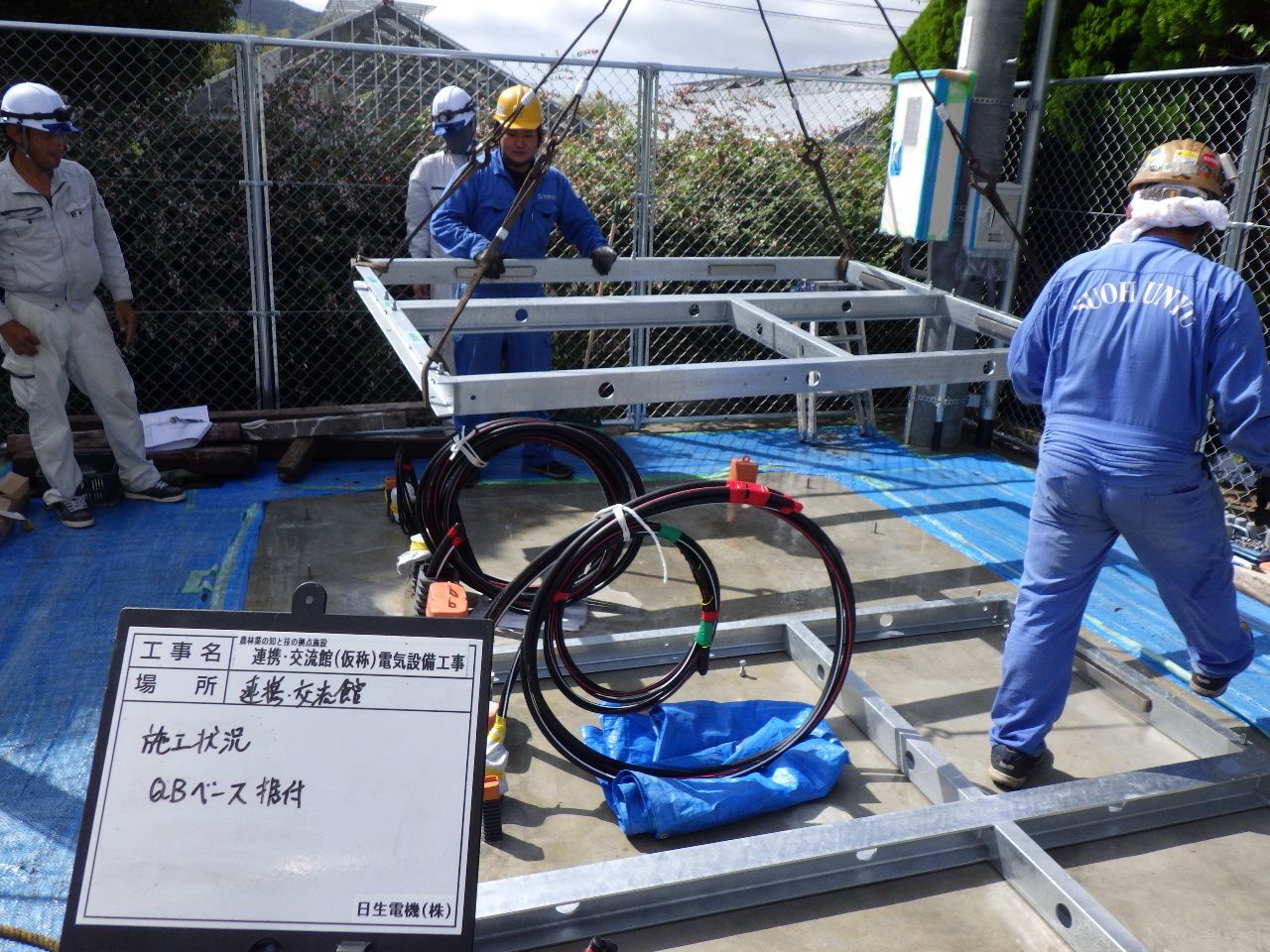

キュービクルのチャンネルベースを据え付けていきます。
あらかじめ引入れられたケーブルに注意しながら作業します。

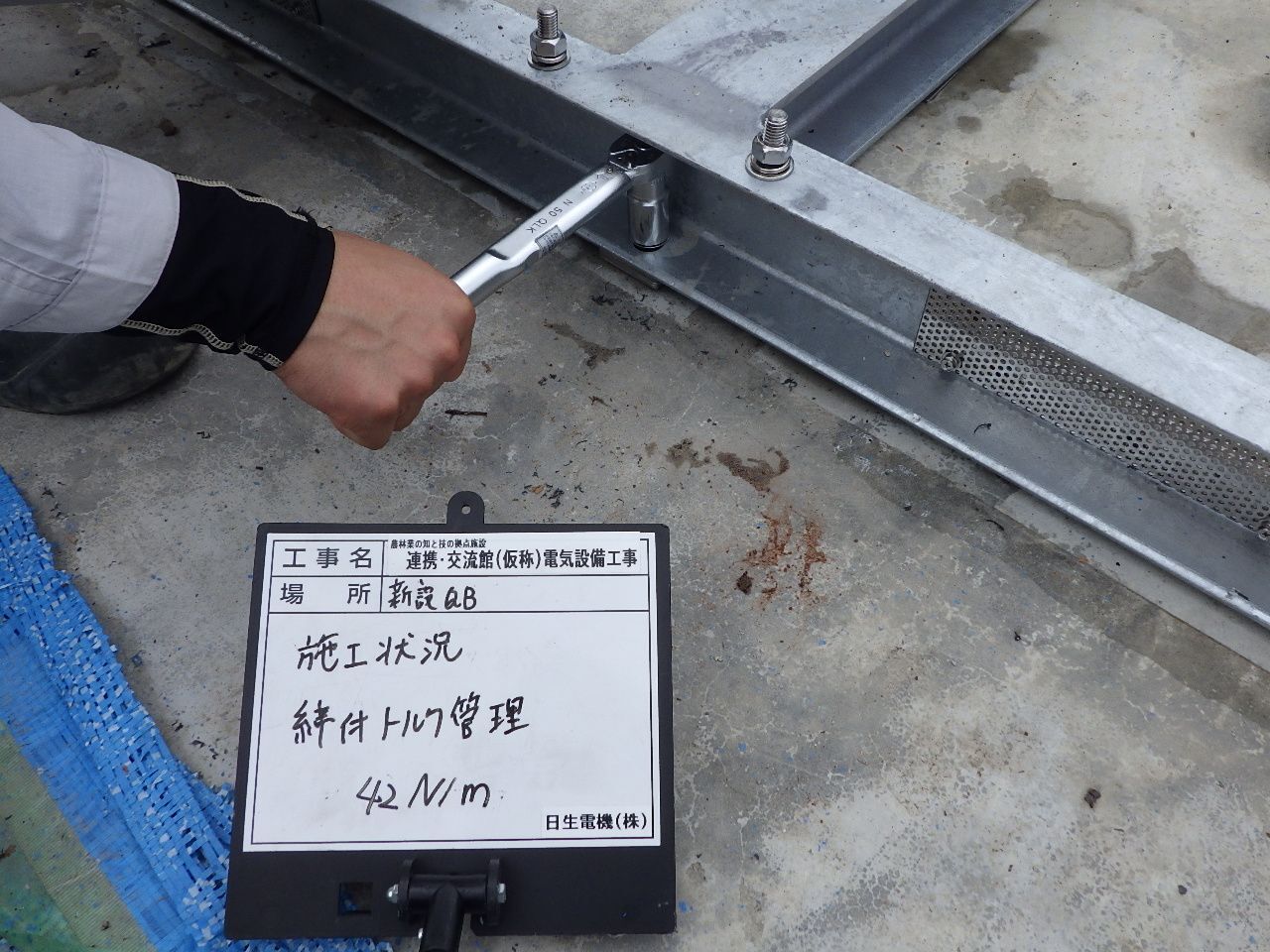

ベースをアンカーボルトでしっかり固定していきます。締付時のトルク管理も大切です。

キュービクル本体を搬入し、据え付けていきます。
この現場では、3分割で搬入されています。

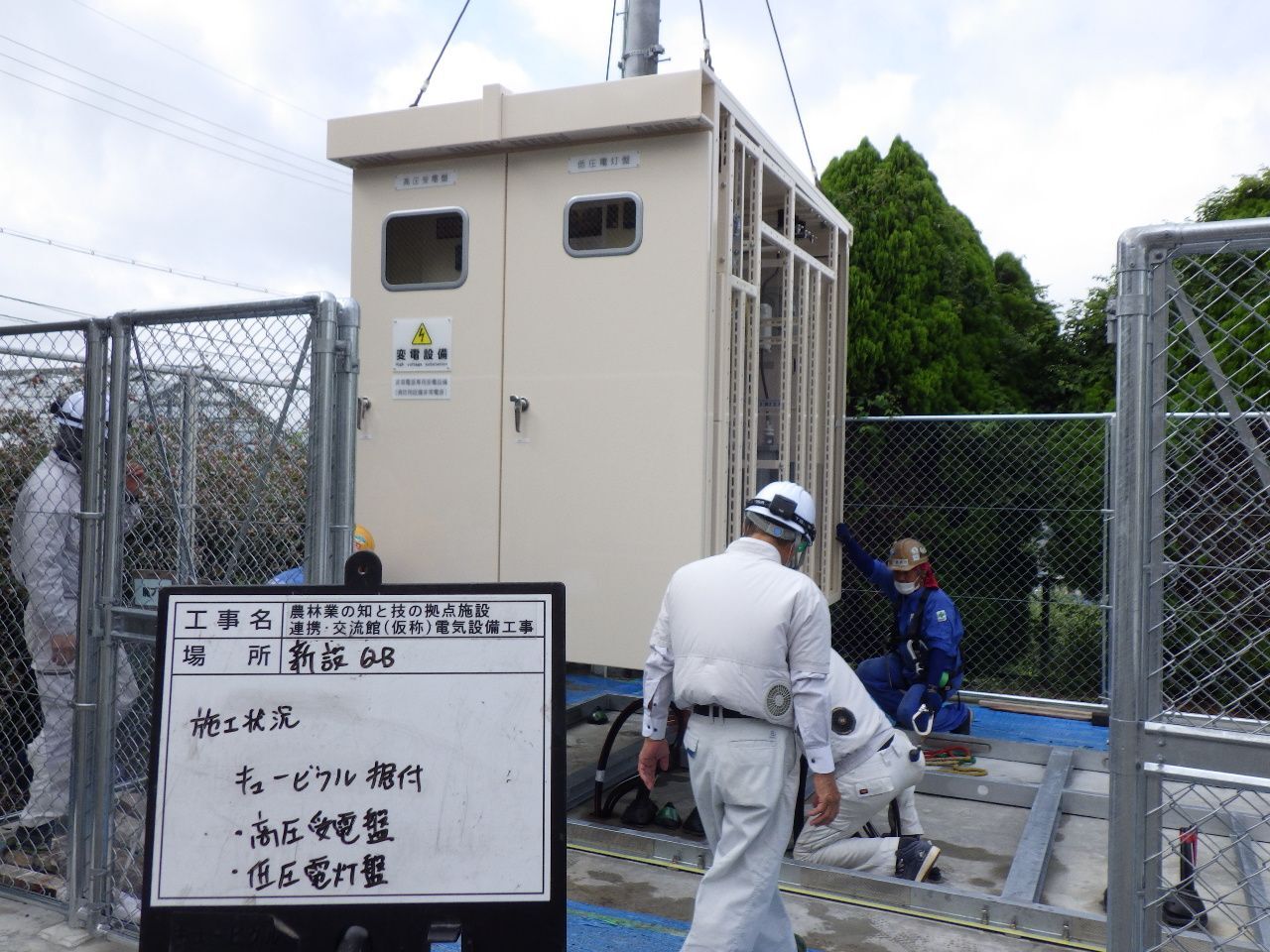

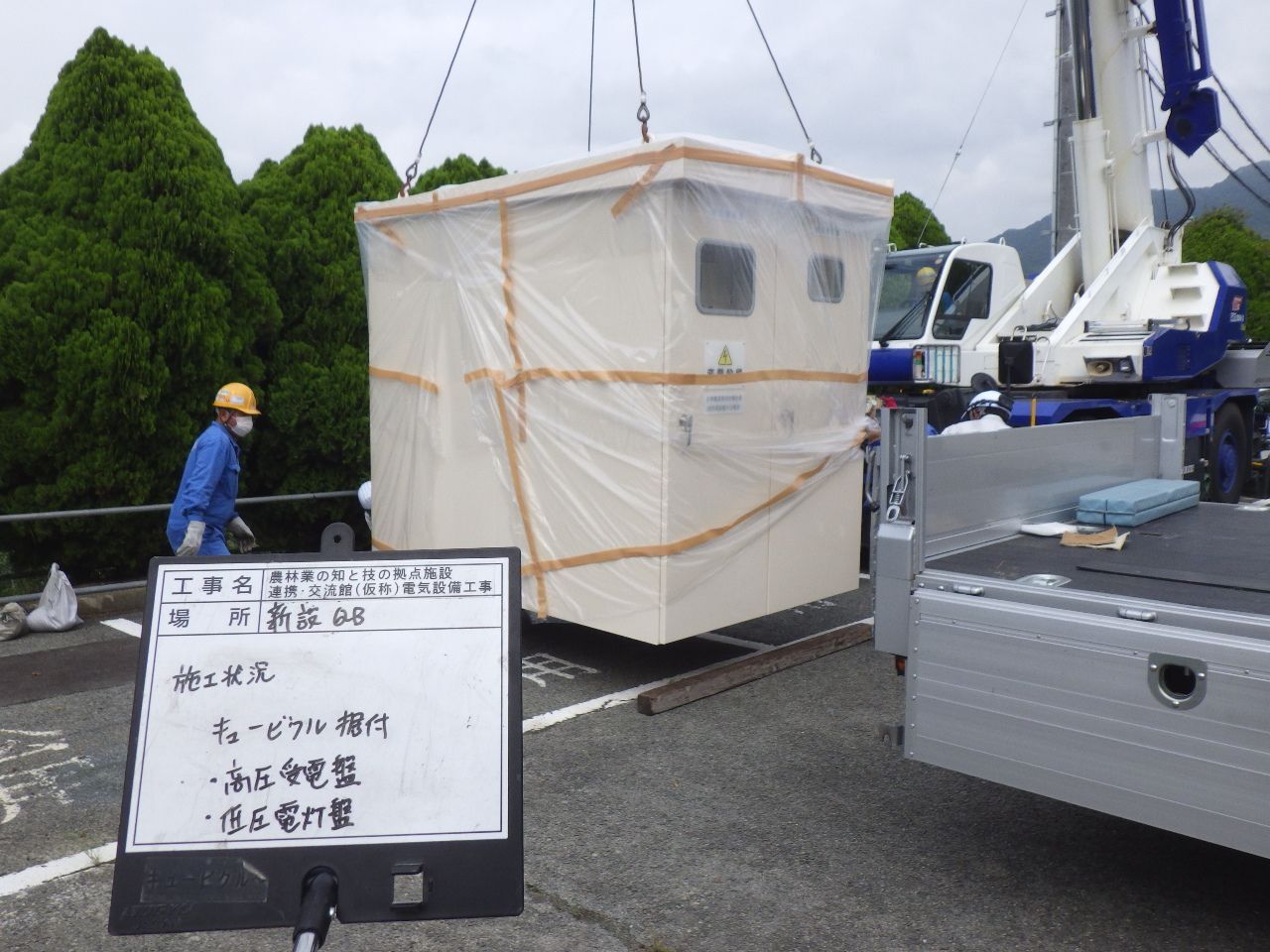

一番奥から、慎重に据え付けて行きます。（高圧受電盤、低圧電灯盤）

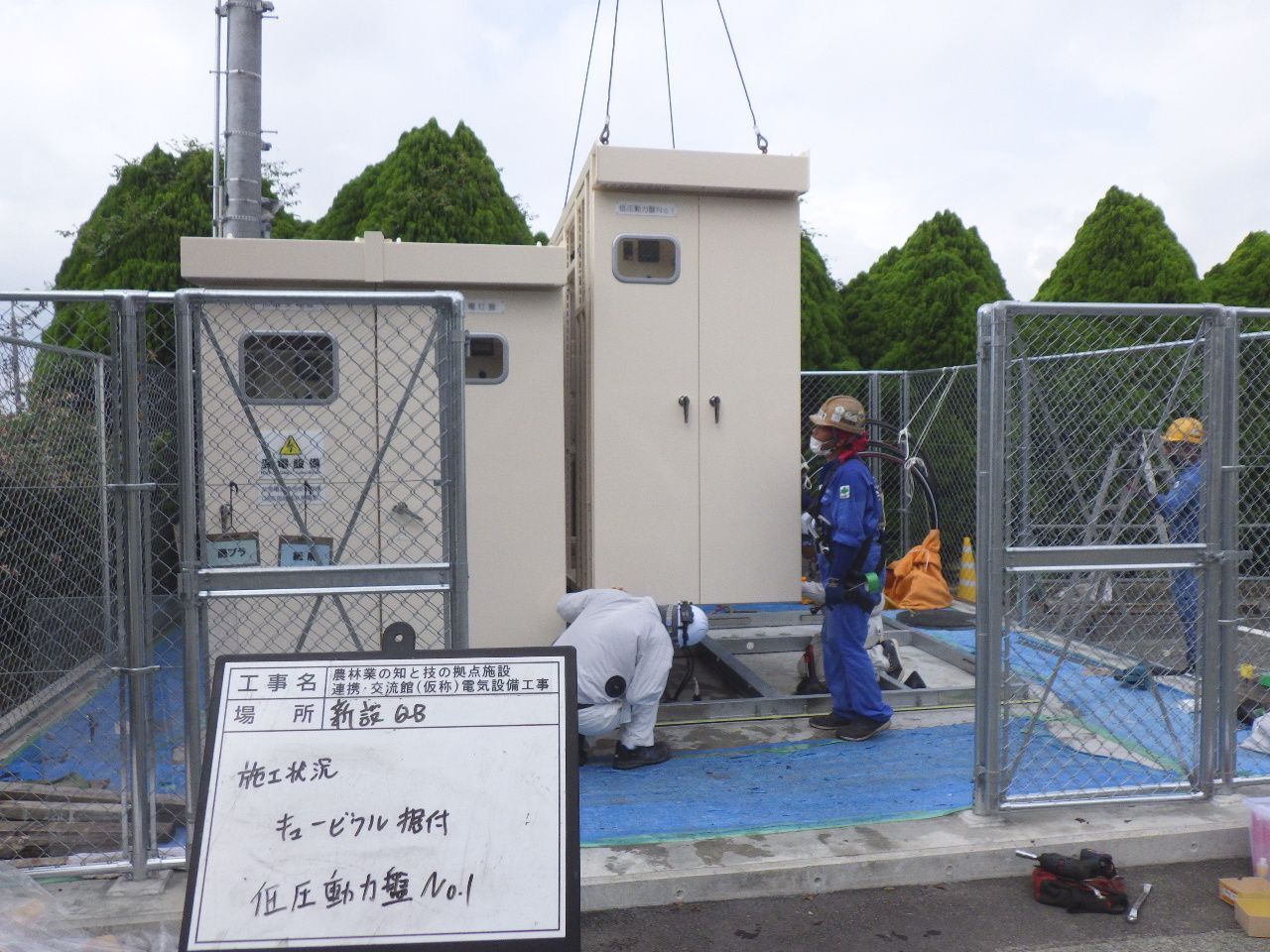

中央部分の据付です。（低圧動力盤　No.1）

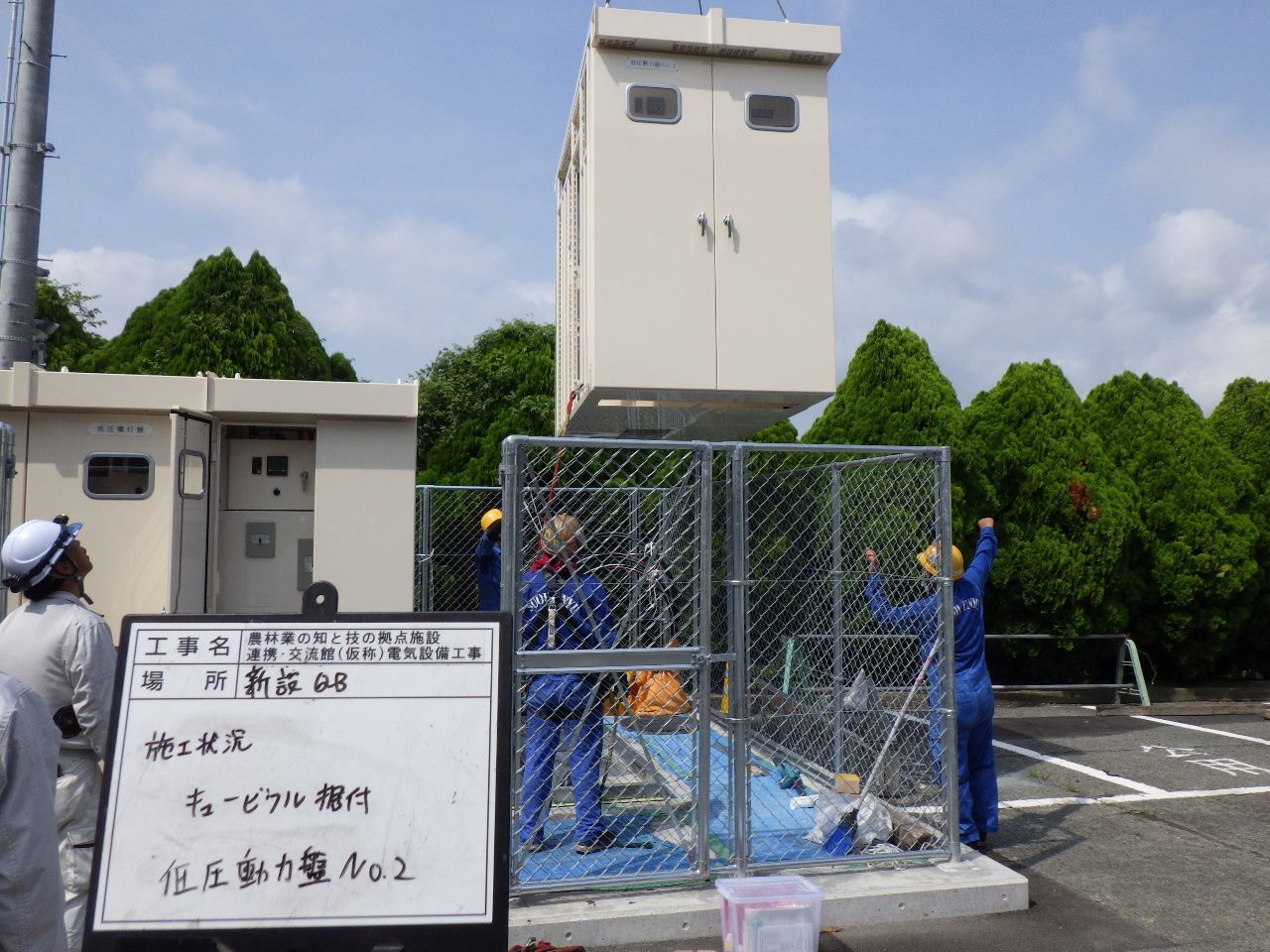

最後の盤を据え付けていきます。（低圧動力盤　No.2）
据え付けが終わったら、チャンネルベースと盤相互をしっかり固定します。

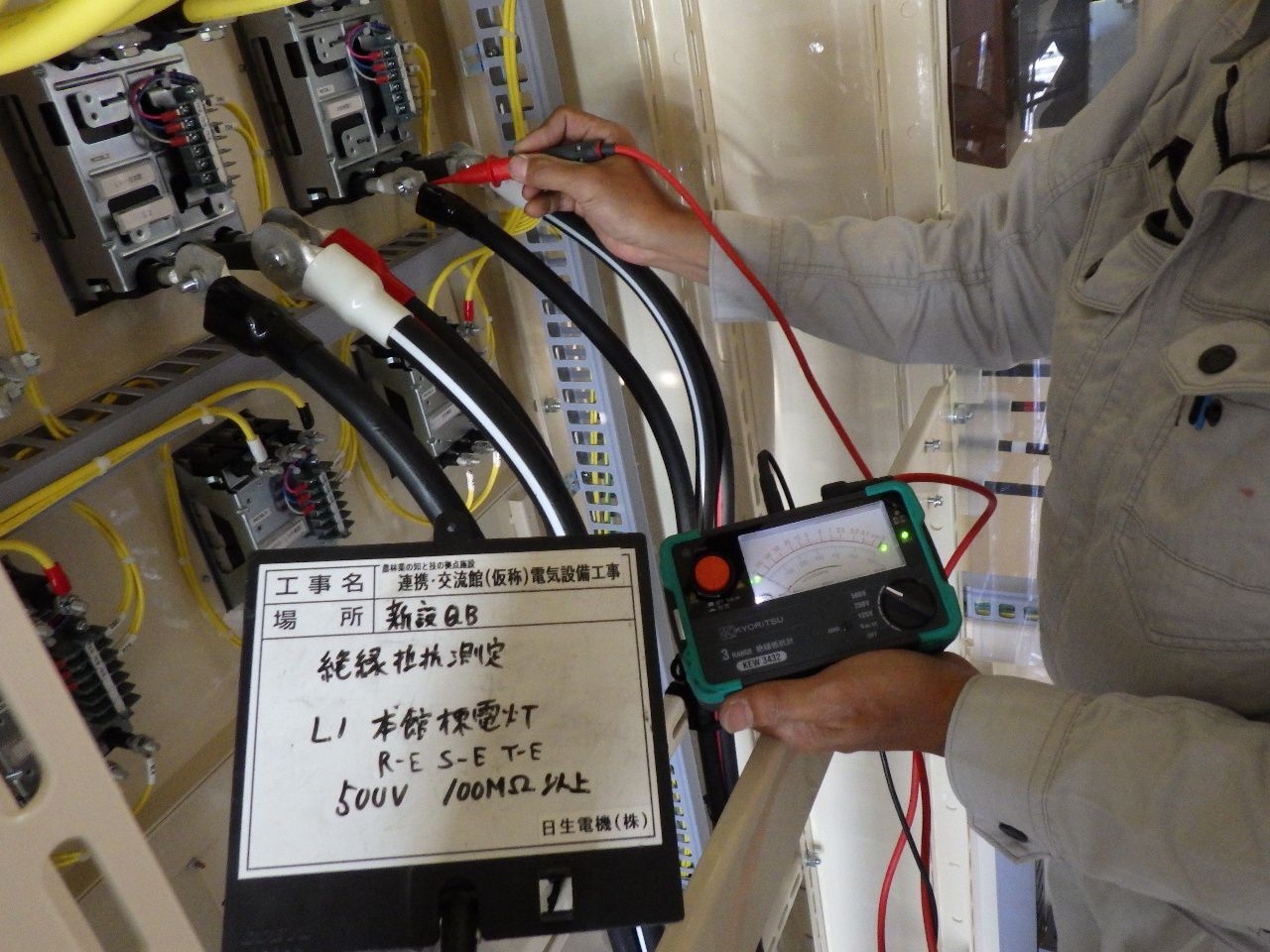

盤内の配線、建物への幹線ケーブルの接続等を行い、絶縁測定、検相、耐圧・リレー試験等を行って問題のないことを確認してから、受電・送電となります。（写真は絶縁測定）

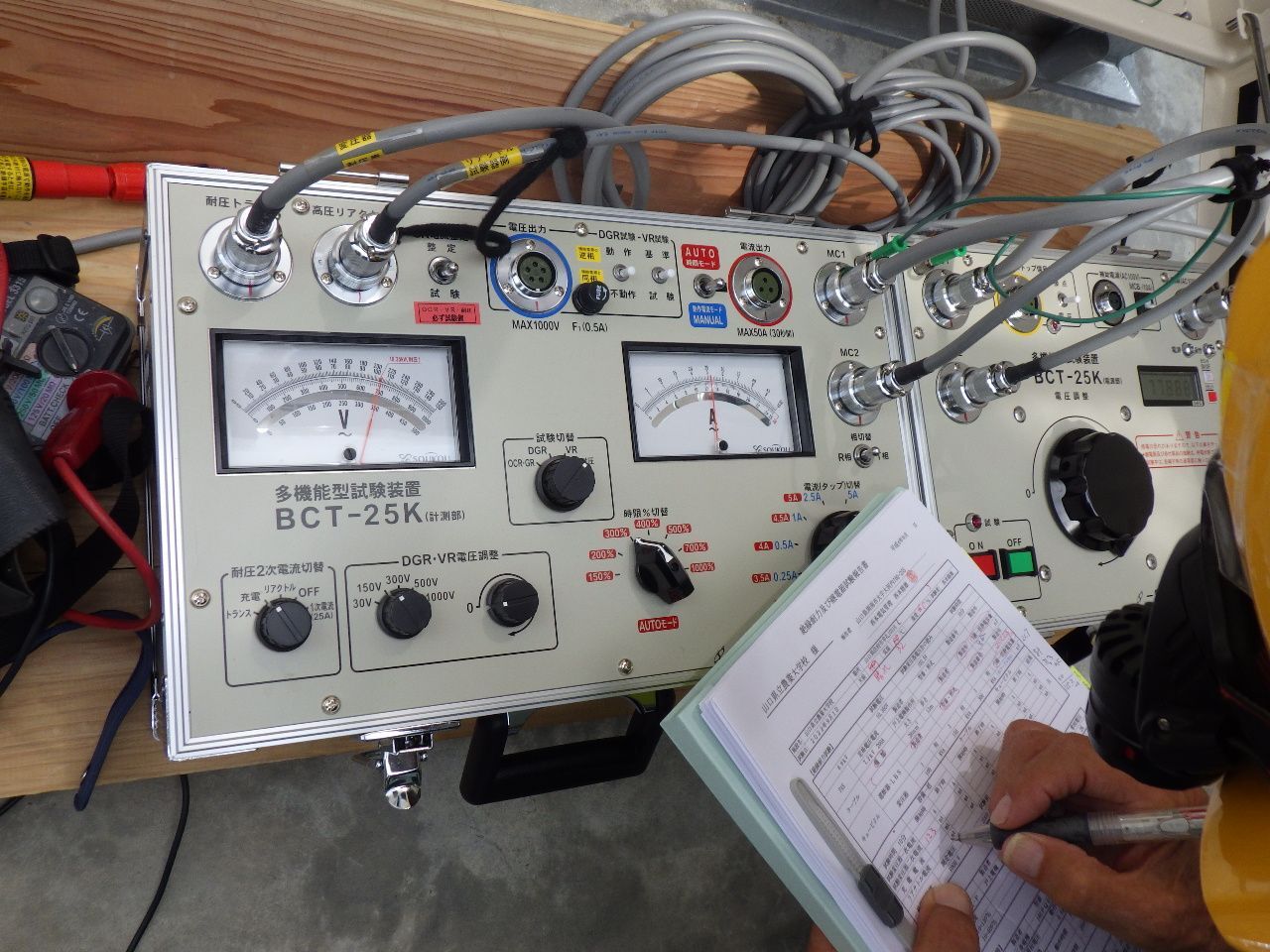

耐圧・リレー試験を行っています。

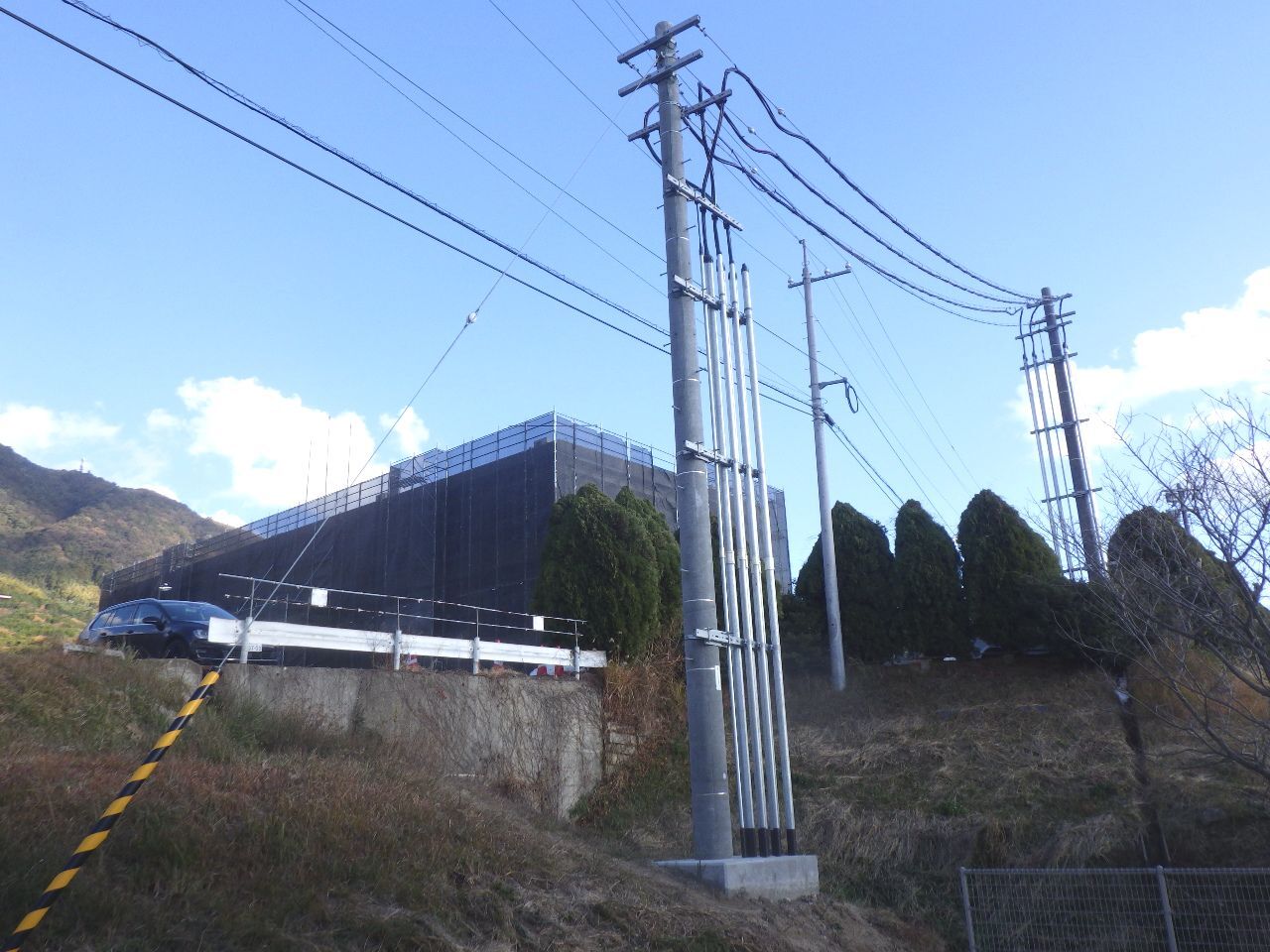

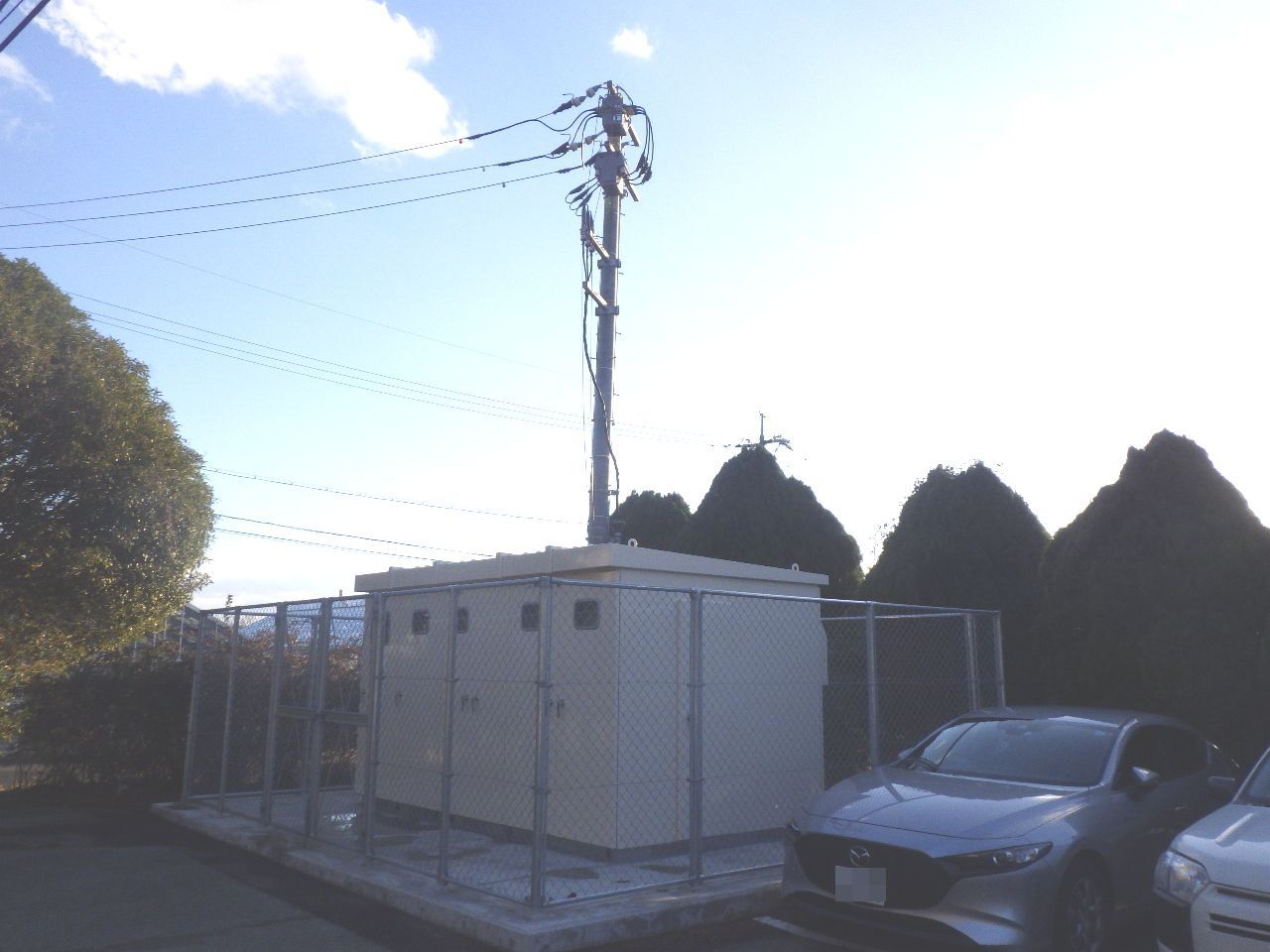

引込設備と高圧受変電設備（キュービクル）の完成です。

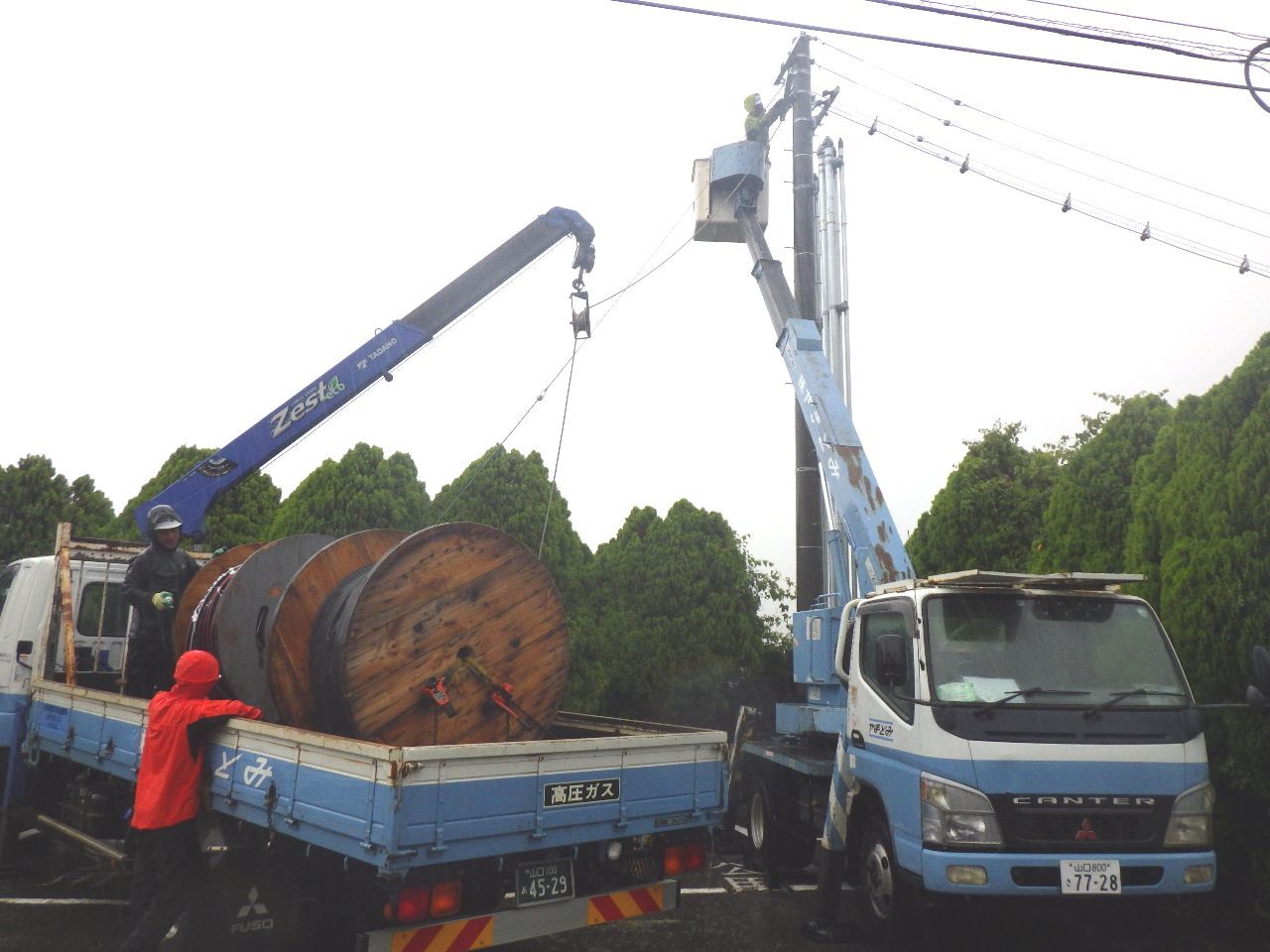

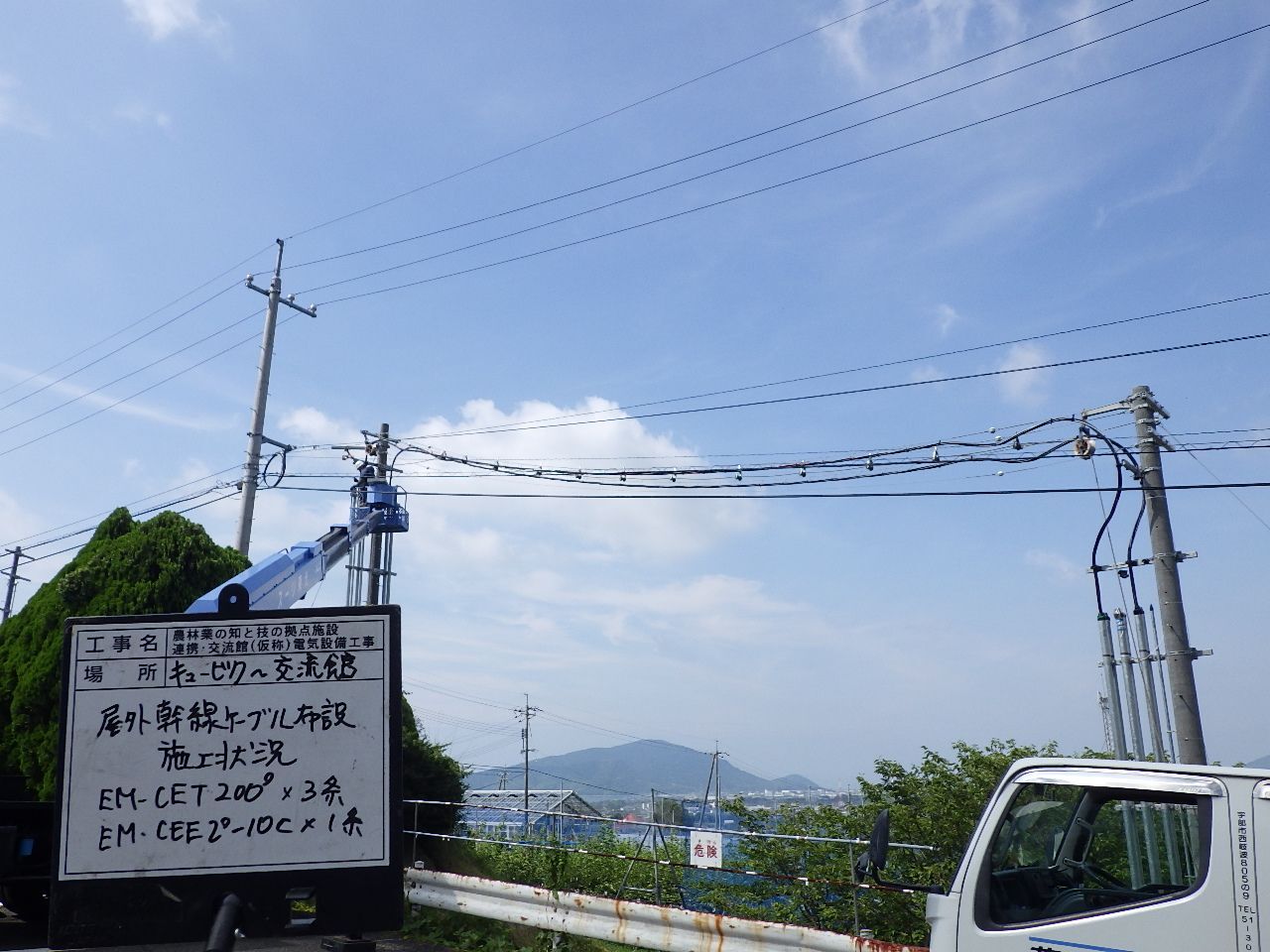

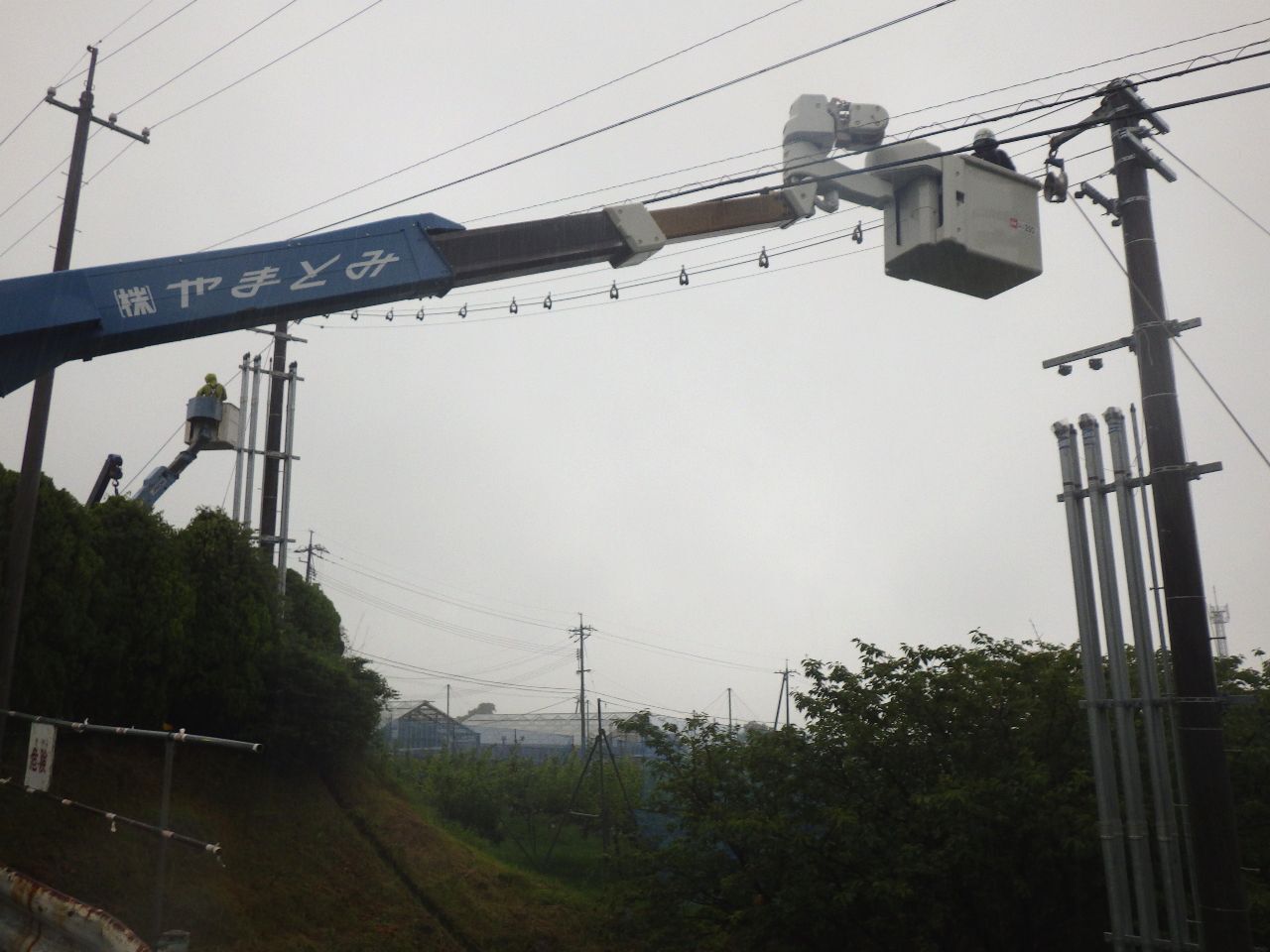

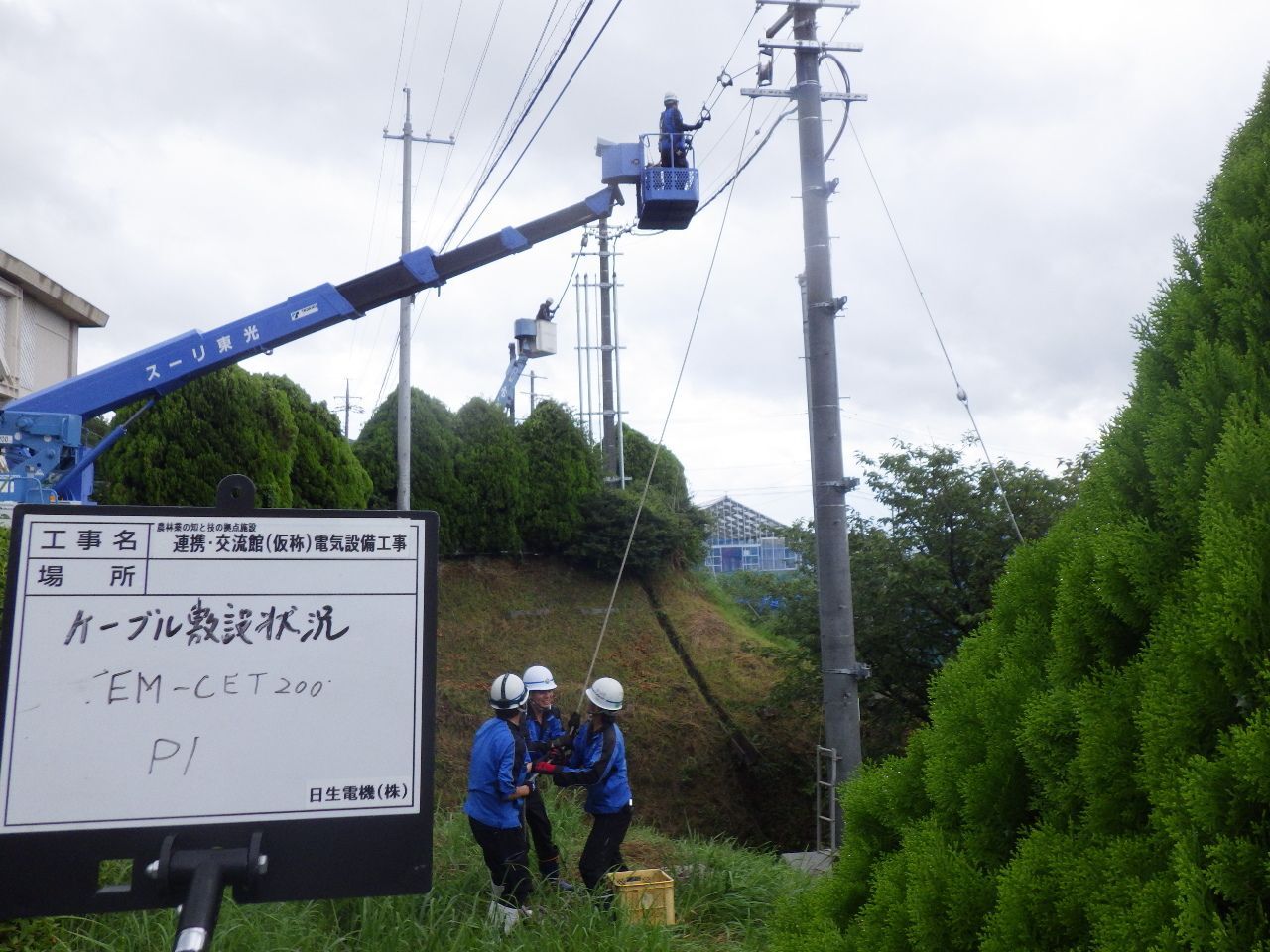

ちょう架用線にケーブル滑車を取り付け、まずは牽引用のロープを渡していきます。

牽引用のロープが渡ったら、ケーブルを取り付けて、引き側と送り出し側で調子を合わせて引っ張っていきます。

ケーブルを引き終えたら、ちょう架用線にハンガでちょう架します。
同様の作業を繰り返します。

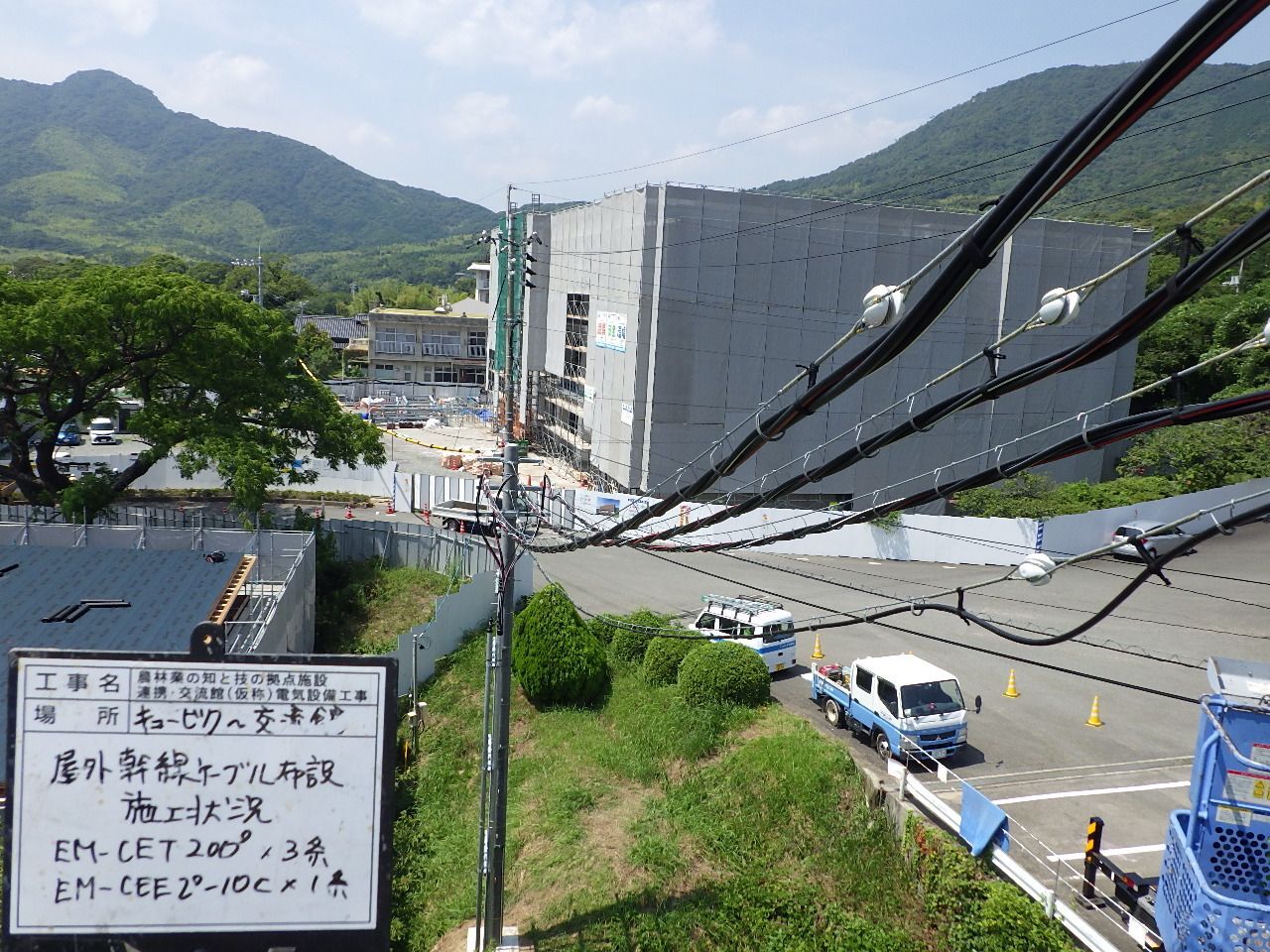

ちょう架完了です。
